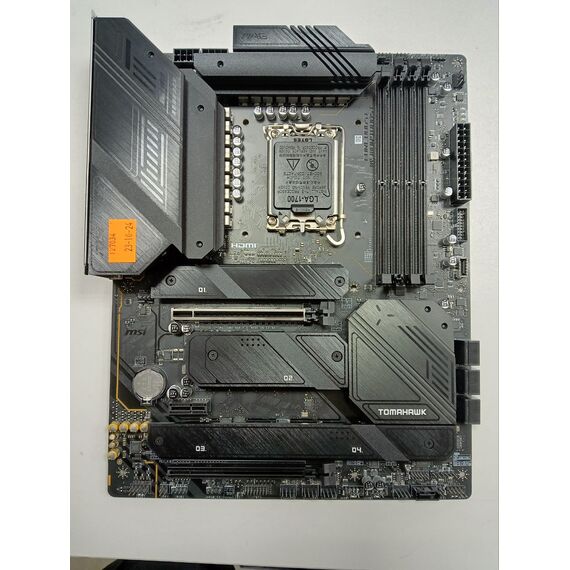

УЦ Материнская плата MSI MAG Z790 Tomahawk WIFI (После СЦ, компонентный ремонт)

Чипсет INTEL Z790

Процессор Support Intel® Core™ 14th/ 13th/ 12th Gen Processors, Intel® Pentium® Gold and Celeron® Processors

Память 4x DDR5, максимальный объем памяти 256GB

Поддерживаемая память 7200+(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz

Максимальная частота разгона:

• 1DPC 1R Max speed up to 7200+ MHz

• 1DPC 2R Max speed up to 6600+ MHz

• 2DPC 1R Max speed up to 6400+ MHz

• 2DPC 2R Max speed up to 5600+ MHz

Поддерживает Intel® XMP3.0 OC

Поддерживает Dual-Controller Dual-Channel mode

Поддерживает non-ECC, un-buffered memory

Встроенная графика 1x HDMI™

Support HDMITM 2.1 with HDR, maximum resolution of 4K 60Hz*

1x DisplayPort

Support DP 1.4, maximum resolution of 8K 60Hz*

Слот 2x PCI-E x16 слоты (количество)

Supports x16/x4

1x PCI-E x1 слоты (количество)

PCI_E1 Gen PCIe 5.0 supports up to x16 (From CPU)

PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset)

PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset)

Звук Realtek® ALC4080 Codec

7.1-Channel USB High Performance Audio

Поддерживает S/PDIF output

Поддерживает up to 32-Bit/384 kHz playback on front panel

Накопители 4x M.2 (количество)

Источник M.2_1 (From CPU) supports up to PCIe 4.0 x4 , supports 22110/2280/2260 devices

Источник M.2_2 (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices

Источник M.2_3 (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260/2242 devices

Источник M.2_4 (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260/2242 devices

7x SATA 6G (количество)

RAID Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices*

Поддерживает RAID 0, RAID 1, RAID 5 and RAID 10 for M.2 NVMe storage devices

* SATA_A1_A2 do not support RAID function.

USB 4x USB 2.0 (Фронтальный)

4x USB 5Gbps Type A (Rear)

2x USB 5Gbps Type A (Front)

4x USB 10Gbps Type A (Rear)

1x USB 10Gbps Type C (Rear)

1x USB 10Gbps Type C (Front)

1x USB 20Gbps Type C (Rear)

Сеть Intel® 2.5Gbps LAN

РАЗЪЕМЫ НА СИСТЕМНОЙ ПЛАТЕ 1x коннектор питания(ATX_PWR)

2x коннектор питания(CPU_PWR)

1x коннектор вентилятора процессора

1x коннектор вентиляторов и помпы СЖО

6x коннектор системного вентиляторв

2x коннектор фронтальной панели (JFP)

1x коннектор датчика открытия корпуса (JCI)

1x коннектор фронтального аудио (JAUD)

1x коннектор Tuning Controller (JDASH)

3x коннектор Addressable V2 RGB светодиодов (JARGB_V2)

1x коннектор RGB светодиодов(JRGB)

1x TPM коннектор(Support TPM 2.0)

4x USB 2.0 порты

2x USB 5Gbps Type A ports

1x USB 10Gbps Type C ports

Сеть WIRELESS и BLUETOOTH Intel® Wi-Fi 6E

The Wireless module is pre-installed in the M.2 (Key-E) slot

Поддерживает MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) up to 2.4Gbps

Поддерживает 802.11 a/ b/ g/ n/ ac/ ax

Поддерживает Bluetooth® 5.3, FIPS, FISMA

* Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 11.

** Bluetooth 5.3 will be ready in Windows 10 build 21H1 and Windows 11.

ФУНКЦИЯ ПОДСВЕТКИ 4x EZ Debug LED

РАЗЪЕМЫ НА ЗАДНЕЙ ПАНЕЛИ

DisplayPort 1.4

USB 3.2 Gen 1 5Gbps Type-A

USB 3.2 Gen 2 10Gbps Type-A

2.5G LAN Port,

HD Audio Connectors

HDMI™ 2.1 Port

Clear CMOS Button

Flash BIOS Button

USB 3.2 Gen 2 10Gbps Type-C

USB 3.2 Gen 2x2 20Gbps Type-C

Wi-Fi / Bluetooth Antenna

Optical S/PDIF OUT

ОПЕРАЦИОННАЯ СИСТЕМА Support for Windows® 11 64-bit, Windows® 10 64-bit
